వియుక్త
ఓవర్కరెంట్ ప్రొటెక్షన్ అనేది అన్ని తక్కువ-వోల్టేజీ పారిశ్రామిక విద్యుత్ పంపిణీ వ్యవస్థల యొక్క ప్రధాన భద్రతా అవరోధం మరియు స్విచ్గేర్, మోటార్లు మరియు ట్రాన్స్ఫార్మర్లను దెబ్బతీసే షార్ట్-సర్క్యూట్ మరియు ఓవర్లోడ్ లోపాల నుండి స్టాండర్డ్-కంప్లైంట్ హై-కరెంట్ ఫ్యూజ్లు రక్షణ యొక్క మొదటి లైన్గా పనిచేస్తాయి.IEC 60269 415V హై కరెంట్ ఫ్యూజ్ఏకీకృత అంతర్జాతీయ IEC 60269 ప్రమాణాలను అనుసరిస్తుంది మరియు 415V AC ఇండస్ట్రియల్ సర్క్యూట్లకు స్థిరమైన gG/gL పూర్తి-శ్రేణి రక్షణను అందించడానికి బోల్ట్-ఆన్ సిరామిక్ నిర్మాణాన్ని అనుసరిస్తుంది. ఈ కథనం ఎలక్ట్రికల్ ఇంజనీర్లు మరియు సేకరణ నిపుణుల యొక్క ప్రధాన ఆందోళనలపై దృష్టి సారిస్తుంది, ప్రామాణిక నిర్మాణ రూపకల్పన, పూర్తి పనితీరు పారామితులు, మెటీరియల్ మన్నిక, బహుళ-పరిశ్రమ అప్లికేషన్ మ్యాచింగ్, ఇన్స్టాలేషన్ స్పెసిఫికేషన్లు మరియు ఫాల్ట్ రెస్పాన్స్ లాజిక్లను కవర్ చేస్తుంది. అన్ని విశ్లేషణలు ఆర్థిక సూచికలను నివారిస్తాయి మరియు తక్కువ-వోల్టేజ్ పవర్ సిస్టమ్ కాన్ఫిగరేషన్ కోసం క్రమబద్ధమైన సూచనను అందించడానికి భద్రతా సమ్మతి, ఉష్ణ స్థిరత్వం, బ్రేకింగ్ కెపాసిటీ మరియు లాంగ్-సైకిల్ కార్యాచరణ విశ్వసనీయతపై కేంద్రాలుగా ఉంటాయి.
విషయ పట్టిక (సంబంధిత అధ్యాయానికి వెళ్లడానికి ప్రతి హైపర్లింక్ను క్లిక్ చేయండి)
- 1. IEC 60269 హై కరెంట్ ఫ్యూజ్ ఉత్పత్తుల యొక్క కోర్ డిజైన్ & స్టాండర్డ్ డెఫినిషన్
- 2. స్టాండర్డ్ టెక్నికల్ స్పెసిఫికేషన్ పారామీటర్ టేబుల్ను పూర్తి చేయండి
- 3. సిరామిక్ హౌసింగ్ & సిల్వర్-ప్లేటెడ్ టెర్మినల్ మెటీరియల్ ప్రయోజనాలు
- 4. gG/gL రక్షణ లక్షణం & తప్పు అంతరాయ పనితీరు
- 5. యూనివర్సల్ ఇండస్ట్రియల్ అప్లికేషన్ మ్యాచింగ్ దృశ్యాలు
- 6. ఇన్స్టాలేషన్ మార్గదర్శకాలు & రోజువారీ నిర్వహణ నిర్వహణ నియమాలు
- 7. ఎలక్ట్రికల్ ప్రొక్యూర్మెంట్ & ఇంజనీరింగ్ కోసం తరచుగా అడిగే సాంకేతిక ప్రశ్నలు
- 8. అనుకూలీకరించిన సాంకేతిక సరిపోలిక మద్దతు

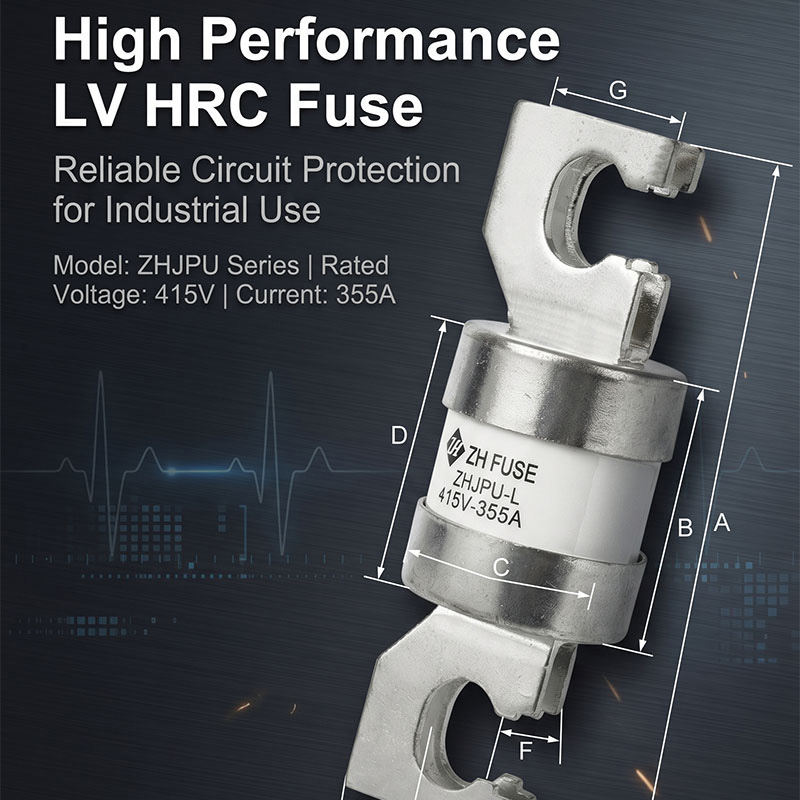

1. IEC 60269 హై కరెంట్ ఫ్యూజ్ ఉత్పత్తుల యొక్క కోర్ డిజైన్ & స్టాండర్డ్ డెఫినిషన్
IEC 60269 తక్కువ-వోల్టేజ్ హై బ్రేకింగ్ కెపాసిటీ ఫ్యూజ్ల కోసం గ్లోబల్ యూనిఫైడ్ స్టాండర్డ్ ఫ్రేమ్వర్క్ను ఏర్పరుస్తుంది, రేటెడ్ వోల్టేజ్, కరెంట్ క్యారింగ్ కెపాసిటీ, టైమ్-కరెంట్ లక్షణాలు, మెకానికల్ స్ట్రక్చర్ మరియు సేఫ్టీ టెస్ట్ స్టాండర్డ్స్ కోసం కఠినమైన నియమాలను నిర్వచిస్తుంది. పారిశ్రామిక 415V త్రీ-ఫేజ్ డిస్ట్రిబ్యూషన్ నెట్వర్క్ల కోసం, అధిక-కరెంట్ ఫ్యూజ్ లింక్లు తప్పనిసరిగా ఓవర్లోడ్ స్లో-బ్లో మరియు తక్షణ షార్ట్-సర్క్యూట్ అంతరాయ అవసరాలు రెండింటినీ సంతృప్తి పరచడానికి ఖరీదైన దిగువ విద్యుత్ పరికరాలను రక్షించాలి.
సాంప్రదాయ ప్లాస్టిక్-షెల్ ఫ్యూజ్లు అధిక-ప్రస్తుత పారిశ్రామిక వాతావరణాలలో స్పష్టమైన లోపాలను ఎదుర్కొంటాయి, వీటిలో తగినంత ఉష్ణ నిరోధకత, వదులుగా ఉండే కాంటాక్ట్ టెర్మినల్స్ మరియు పరిమిత బ్రేకింగ్ సామర్థ్యం ఉన్నాయి. ఈ ఉత్పత్తి ద్వారా స్వీకరించబడిన బోల్ట్-ఆన్ సిరామిక్ నిర్మాణం, సమీకృత అధిక-ఉష్ణోగ్రత నిరోధక హౌసింగ్ మరియు సిల్వర్-ప్లేటెడ్ కాపర్ కనెక్ట్ టెర్మినల్స్ ద్వారా ఈ నొప్పి పాయింట్లను పరిష్కరిస్తుంది. భారీ పారిశ్రామిక తక్కువ-వోల్టేజ్ సర్క్యూట్ల కోసం రూపొందించబడిన ప్రామాణిక రక్షణ భాగం వలె,IEC 60269 415V హై కరెంట్ ఫ్యూజ్ఇంజనీరింగ్ ఇంటిగ్రేటర్ల కోసం క్రాస్-ప్రాజెక్ట్ పరస్పర మార్పిడిని సాధించడానికి డైమెన్షనల్ టాలరెన్స్ మరియు ఎలక్ట్రికల్ పనితీరు సూచికలను ఏకం చేస్తుంది.
1.1 రెండు కోర్ ఫంక్షనల్ డిజైన్ మాడ్యూల్స్
- సిరామిక్ ఇన్సులేషన్ హౌసింగ్ మాడ్యూల్: హై అల్యూమినా సిరామిక్ మెటీరియల్ దీర్ఘ-కాల రేటెడ్ కరెంట్ లోడ్ కింద షెల్ వైకల్యాన్ని నివారించడానికి అద్భుతమైన థర్మల్ స్థిరత్వంతో, తప్పు అంతరాయ సమయంలో ఆర్క్ విస్తరణను అడ్డుకుంటుంది.
- బోల్ట్-కనెక్ట్ కండక్టివ్ టెర్మినల్ మాడ్యూల్: సిల్వర్ ప్లేటింగ్ ఫ్యూజ్ లింక్ మరియు బస్బార్ మధ్య కాంటాక్ట్ రెసిస్టెన్స్ని తగ్గిస్తుంది, నిరంతర అధిక-కరెంట్ ఆపరేషన్లో కూడా ప్రామాణిక పరిమితుల్లో కనెక్షన్ పాయింట్ల వద్ద ఉష్ణోగ్రత పెరుగుదలను నియంత్రిస్తుంది.
- అంతర్గత ఫ్యూసిబుల్ ఎలిమెంట్ మాడ్యూల్: క్యాలిబ్రేటెడ్ మెటల్ మెల్ట్ మ్యాచ్లు gG/gL లక్షణ వక్రత, అప్స్ట్రీమ్ మరియు డౌన్స్ట్రీమ్ సర్క్యూట్ రక్షణ పరికరాలతో గ్రేడెడ్ ప్రొటెక్షన్ కోఆర్డినేషన్ను సాధించడం.
1.2 IEC 60269 ప్రామాణిక వర్తింపు విలువ
IEC 60269 టైప్ టెస్టింగ్లో పూర్తిగా ఉత్తీర్ణత సాధించిన ఉత్పత్తులను యూరోపియన్, ఆగ్నేయాసియా మరియు ఆస్ట్రేలియన్ మార్కెట్లలోని పారిశ్రామిక ప్రాజెక్ట్లలో పదేపదే భద్రతా ధృవీకరణ లేకుండా అమలు చేయవచ్చు. సాధారణ ఆపరేటింగ్ కరెంట్ కింద ఆర్క్ లీకేజ్, షెల్ క్రాకింగ్ మరియు అకాల ద్రవీభవన వంటి దాచిన ప్రమాదాలను తొలగించడానికి స్టాండర్డ్ కఠినమైన, షార్ట్-సర్క్యూట్ బ్రేకింగ్ మరియు మెకానికల్ వైబ్రేషన్ పరీక్షలను అమలు చేస్తుంది. క్రాస్-బోర్డర్ పరికరాల ప్రాజెక్ట్లను నిర్వహించే సేకరణ బృందాల కోసం, ఏకీకృత ప్రామాణిక సమ్మతి కాంపోనెంట్ క్వాలిఫికేషన్ మరియు ప్రాజెక్ట్ అంగీకార ప్రక్రియలను చాలా సులభతరం చేస్తుంది.
2. స్టాండర్డ్ టెక్నికల్ స్పెసిఫికేషన్ పారామీటర్ టేబుల్ను పూర్తి చేయండి
ఎలక్ట్రికల్ డిజైన్ మరియు సేకరణ సర్క్యూట్ మ్యాచింగ్ మరియు మోడల్ ఎంపికను పూర్తి చేయడానికి స్పష్టమైన ప్రామాణిక పారామితులపై ఆధారపడి ఉంటుంది. ప్రాజెక్ట్ రూపకల్పన సమయంలో పునరావృతమయ్యే పారామీటర్ పోలిక యొక్క పనిభారాన్ని తగ్గించడానికి ఏకీకృత మెకానికల్ మరియు ఎలక్ట్రికల్ సూచికలతో 415V AC వర్కింగ్ వోల్టేజ్ కింద 200A నుండి 400A వరకు రేటెడ్ కరెంట్ పరిధిని ఈ సిరీస్ కవర్ చేస్తుంది. దిగువ పట్టిక ZHJPU-L మోడల్ లైన్కు వర్తించే అన్ని ప్రధాన స్థిర నిర్దేశాలను క్రమబద్ధీకరిస్తుంది.
| సాంకేతిక పరామితి అంశం | ప్రామాణిక కాన్ఫిగరేషన్ విలువ |
|---|---|
| వర్తింపు ప్రమాణాలు | IEC 60269, GB13539, CE సర్టిఫై చేయబడింది |
| రేట్ చేయబడిన ఆపరేటింగ్ వోల్టేజ్ | 415V / 500V AC, 50Hz |
| ప్రస్తుత కవరేజ్ రేట్ చేయబడింది | 200A ~ 400A, సాధారణ వివరణ 355A |
| రక్షణ లక్షణం | gG / gL పూర్తి-శ్రేణి ఓవర్లోడ్ & షార్ట్-సర్క్యూట్ రక్షణ |
| హౌసింగ్ నిర్మాణ సామగ్రి | అధిక-ఉష్ణోగ్రత నిరోధక సిరామిక్ ట్యూబ్ |
| టెర్మినల్ మెటీరియల్ & ఉపరితల చికిత్స | సిల్వర్ ప్లేటింగ్ లేయర్తో కాపర్ బేస్ |
| మౌంటు మోడ్ | బోల్ట్-ఆన్ బస్బార్ స్థిర కనెక్షన్ |
| బ్రేకింగ్ కెపాసిటీ గ్రేడ్ | అధిక పారిశ్రామిక షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ |
| అనుకూలీకరణ మద్దతు | ODM / OEM కస్టమ్ సైజు & ప్రింటింగ్ |
2.1 వివిధ సర్క్యూట్ లోడ్ల కోసం మోడల్ ఎంపిక లాజిక్
- తేలికపాటి పారిశ్రామిక పంపిణీ శాఖలు (200A~280A): చిన్న ఫ్యాక్టరీ సహాయక పరికరాలు, లైటింగ్ పంపిణీ క్యాబినెట్లు మరియు స్థిరమైన ఏకరీతి లోడ్తో తక్కువ-శక్తి నియంత్రణ ప్యానెల్లకు అనుకూలం.
- మీడియం మోటార్ కంట్రోల్ సర్క్యూట్లు (300A~360A): మీడియం-సైజ్ త్రీ-ఫేజ్ మోటార్లు, కన్వేయర్ డ్రైవ్ సిస్టమ్లు మరియు సింగిల్ ట్రాన్స్ఫార్మర్ సెకండరీ ప్రొటెక్షన్ లూప్లతో సరిపోలుతుంది.
- భారీ ప్రధాన ఇన్కమింగ్ సర్క్యూట్లు (380A~400A): పెద్ద విద్యుత్ పంపిణీ కేంద్రాలు, జనరేటర్ అవుట్పుట్ టెర్మినల్స్ మరియు భారీ యంత్రాల ప్రధాన విద్యుత్ సరఫరా లూప్ల యొక్క ప్రధాన బస్బార్ రక్షణకు వర్తించబడుతుంది.
2.2 అన్ని ప్రస్తుత గ్రేడ్లలో ఏకీకృత భాగస్వామ్య డిజైన్ ప్రయోజనాలు
ఈ ఉత్పత్తి శ్రేణిలోని ప్రతి ప్రస్తుత వివరణ ఒకే విధమైన సిరామిక్ హౌసింగ్ నిర్మాణం మరియు బోల్ట్ టెర్మినల్ లేఅవుట్ను కలిగి ఉంటుంది. ఈ స్థిరమైన డిజైన్ నిర్వహణ సిబ్బందిని ఒకే ఇన్స్టాలేషన్ సాధనాలను మరియు విడిభాగాల నిర్వహణ ప్రమాణాలను ఉపయోగించడానికి అనుమతిస్తుంది, వివిధ ప్రస్తుత గ్రేడ్ల కోసం ప్రత్యేక ఫిక్చర్ ప్రిపరేషన్ను నివారించడం. ఏకీకృత వెండి పూతతో కూడిన టెర్మినల్ మందం పూర్తి ఉత్పత్తి శ్రేణిలో స్థిరమైన కాంటాక్ట్ రెసిస్టెన్స్ పనితీరుకు హామీ ఇస్తుంది, దీర్ఘ-కాల సమాంతర క్యాబినెట్ ఆపరేషన్ సమయంలో అస్థిరమైన టెర్మినల్ కొలతలు కారణంగా ఉష్ణోగ్రత పెరుగుదల విచలనాన్ని తొలగిస్తుంది.
3. సిరామిక్ హౌసింగ్ & సిల్వర్-ప్లేటెడ్ టెర్మినల్ మెటీరియల్ ప్రయోజనాలు
మెటీరియల్ ఎంపిక నేరుగా దీర్ఘకాలిక సేవా జీవితాన్ని మరియు కఠినమైన పారిశ్రామిక వాతావరణాలలో అధిక-కరెంట్ ఫ్యూజ్ల కార్యాచరణ భద్రతను నిర్ణయిస్తుంది. తక్కువ-ధర ప్లాస్టిక్ షెల్ ఫ్యూజ్లు ఆర్గానిక్ పాలిమర్ పదార్థాలను ఉపయోగిస్తాయి, ఇవి స్థిరమైన అధిక ఉష్ణోగ్రతలో మృదువుగా మరియు వైకల్యం చెందుతాయి, అయితే బేర్ కాపర్ టెర్మినల్స్ తేమ లేదా మురికి వర్క్షాప్లలో వేగంగా ఆక్సీకరణం చెందుతాయి, కాంటాక్ట్ రెసిస్టెన్స్ను పెంచుతాయి మరియు అసాధారణమైన వేడెక్కడం లోపాలను ప్రేరేపిస్తాయి.
సిరామిక్ షెల్ మరియు వెండి పూతతో కూడిన రాగి టెర్మినల్స్ యొక్క డ్యూయల్ మెటీరియల్ సిస్టమ్ ఈ మన్నిక బలహీనతలను ఏకకాలంలో పరిష్కరిస్తుంది. అధిక-స్వచ్ఛత కలిగిన పారిశ్రామిక సిరామిక్ వైకల్యం లేకుండా నిరంతర అధిక ఉష్ణోగ్రతను తట్టుకుంటుంది మరియు కాపర్ టెర్మినల్స్లోని వెండి పూత పొర సంవత్సరాలుగా స్థిరమైన వాహక పనితీరును నిర్వహించడానికి గాలి ఆక్సీకరణను వేరు చేస్తుంది. రోజువారీ 24 గంటలు పనిచేసే పారిశ్రామిక శక్తి వ్యవస్థల కోసం, ఈ మెటీరియల్ కాన్ఫిగరేషన్ రెగ్యులర్ కాంపోనెంట్ ఇన్స్పెక్షన్ మరియు రీప్లేస్మెంట్ సైకిల్స్ యొక్క ఫ్రీక్వెన్సీని బాగా తగ్గిస్తుంది.IEC 60269 415V హై కరెంట్ ఫ్యూజ్అధిక-ధూళి, అధిక తేమ మరియు తరచుగా ఉష్ణోగ్రత హెచ్చుతగ్గుల ఫ్యాక్టరీ పరిసరాలకు అనుగుణంగా ఈ పరిపక్వ మిశ్రమ పదార్థ పరిష్కారాన్ని స్వీకరిస్తుంది.
- సిరామిక్ హౌసింగ్: అధిక ఆర్క్ సప్రెషన్ పనితీరు, స్విచ్గేర్ క్యాబినెట్ల లోపల అగ్ని ప్రమాదాలను నివారించడానికి షార్ట్-సర్క్యూట్ అంతరాయం సమయంలో ఆర్క్ బయటికి స్ప్లాష్ చేయడాన్ని నిరోధిస్తుంది.
- వెండి పూతతో కూడిన రాగి టెర్మినల్స్: తక్కువ కాంటాక్ట్ రెసిస్టెన్స్, పూర్తి రేట్ లోడ్ కింద కనిష్ట ఉష్ణోగ్రత పెరుగుదల, కోస్టల్ లేదా కెమికల్ ప్లాంట్ వర్క్షాప్ల కోసం యాంటీ ఆక్సిడేషన్ మరియు యాంటీ తుప్పు.
- అంతర్గత పూరించే ఆర్క్-క్వెన్చింగ్ మాధ్యమం: ఫాల్ట్ కటింగ్ సమయంలో తక్షణమే ఆర్క్ శక్తిని గ్రహిస్తుంది, హౌసింగ్ చీలిక లేదా ఫ్రాగ్మెంటేషన్ లేకుండా అధిక బ్రేకింగ్ కెపాసిటీకి మద్దతు ఇస్తుంది.
3.1 నిరంతర ఆపరేషన్లో థర్మల్ స్టెబిలిటీ పనితీరు
వేల గంటలు పూర్తి రేట్ చేయబడిన ప్రస్తుత నిరంతర ఆపరేషన్ కింద, సిరామిక్ హౌసింగ్ విస్తరణ లేదా పగుళ్లు లేకుండా డైమెన్షనల్ స్థిరత్వాన్ని నిర్వహిస్తుంది. ఫ్యూసిబుల్ మూలకం ద్వారా ఉత్పత్తి చేయబడిన అంతర్గత వేడి సిరామిక్ గోడ ద్వారా సమానంగా వెదజల్లుతుంది, ప్లాస్టిక్ ఫ్యూజ్ షెల్లపై కనిపించే స్థానిక హాట్ స్పాట్లను నివారిస్తుంది. పేలవమైన సహజ వెంటిలేషన్ ఉన్న క్లోజ్డ్ స్విచ్గేర్ క్యాబినెట్లలో కూడా, ఫ్యూజ్ లింక్ యొక్క మొత్తం ఉష్ణోగ్రత పెరుగుదల IEC 60269 ప్రామాణిక అనుమతించదగిన పరిమితుల్లోనే ఉంటుంది, ఇది అధిక స్థానిక వేడి చేరడం వల్ల ప్రక్కనే ఉన్న బస్బార్ ఇన్సులేషన్ వృద్ధాప్య ప్రమాదాన్ని తొలగిస్తుంది.
4. gG/gL రక్షణ లక్షణం & తప్పు అంతరాయ పనితీరు
gG మరియు gL IEC 60269 ద్వారా నిర్వచించబడిన సార్వత్రిక పూర్తి-శ్రేణి రక్షణ లక్షణాలను సూచిస్తాయి, పారిశ్రామిక పవర్ సర్క్యూట్లను బెదిరించే రెండు ప్రధాన ఫాల్ట్ రకాలను కవర్ చేస్తుంది: తేలికపాటి దీర్ఘ-కాల ఓవర్లోడ్ మరియు తక్షణ తీవ్రమైన షార్ట్-సర్క్యూట్. చాలా తక్కువ-స్థాయి పారిశ్రామిక ఫ్యూజులు ఒకే-రకం రక్షణకు మాత్రమే మద్దతు ఇస్తాయి, మోటార్ స్టార్టప్ సర్జ్ కరెంట్లో చాలా తేలికగా కరుగుతుంది లేదా పెద్ద షార్ట్-సర్క్యూట్ కరెంట్ను త్వరగా కత్తిరించడంలో విఫలమవుతుంది.
4.1 ఓవర్లోడ్ స్లో-బ్లో ప్రొటెక్షన్ లాజిక్ (gL లక్షణం)
సర్క్యూట్లు 1.3 రెట్లు మరియు 5 రెట్లు రేట్ చేయబడిన వర్కింగ్ కరెంట్ మధ్య తేలికపాటి ఓవర్లోడ్ కరెంట్ను ఎదుర్కొన్నప్పుడు, ఫ్యూసిబుల్ ఎలిమెంట్ ఆలస్యం చర్యతో క్రమంగా కరుగుతుంది. ఈ ఆలస్యం సాధారణ మోటారు స్టార్టప్, కెపాసిటర్ ఛార్జింగ్ మరియు ఎక్విప్మెంట్ తాత్కాలిక కరెంట్ సర్జ్ల సమయంలో తప్పుడు ఫ్యూజ్ ఊదడాన్ని నివారిస్తుంది, అయితే కేబుల్ ఇన్సులేషన్ వృద్ధాప్యం మరియు పరికరాలు వేడెక్కడం దెబ్బతినకుండా నిరోధించడానికి ఓవర్లోడ్ నిర్ణీత సమయం వరకు కొనసాగితే పవర్ కట్ అవుతుంది.
4.2 తక్షణ షార్ట్-సర్క్యూట్ బ్రేకింగ్ ప్రొటెక్షన్ లాజిక్ (gG లక్షణం)
కేబుల్ షార్టింగ్, పరికరాల అంతర్గత విచ్ఛిన్నం లేదా బస్బార్ తాకిడి నుండి తీవ్రమైన షార్ట్-సర్క్యూట్ కరెంట్ సంభవించిన తర్వాత, అంతర్గత మెల్ట్ తక్షణమే ఆవిరై మైక్రోసెకన్లలో ఓపెన్ సర్క్యూట్గా ఏర్పడుతుంది. సిరామిక్ షెల్ మరియు ఆర్క్-క్వెన్చింగ్ ఫిల్లర్ ఎలక్ట్రిక్ ఆర్క్లను సమర్థవంతంగా అణిచివేస్తాయి, పరిసర స్విచ్ గేర్ భాగాలకు ఆర్క్ ఫ్లాష్ నష్టం లేకుండా తప్పు విభాగాన్ని సురక్షితంగా వేరు చేస్తుంది. అధిక బ్రేకింగ్ కెపాసిటీ ఫ్యూజ్ స్ట్రక్చరల్ చీలిక లేదా వాహక పదార్థం స్ప్లాషింగ్ లేకుండా తీవ్రమైన ఫాల్ట్ కరెంట్ను ఆర్పివేయగలదని నిర్ధారిస్తుంది.
4.3 అప్స్ట్రీమ్ & డౌన్స్ట్రీమ్ ప్రొటెక్షన్ డివైజ్లతో సెలెక్టివ్ కోఆర్డినేషన్
- గ్రేడెడ్ ప్రొటెక్షన్ కోఆర్డినేషన్ను రూపొందించడానికి దిగువ పరికరాలపై సూక్ష్మ సర్క్యూట్ బ్రేకర్లు, మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు మరియు కాంటాక్టర్లతో సరిపోలుతుంది.
- టైమ్-కరెంట్ కర్వ్ డిజైన్ పాక్షిక సర్క్యూట్ లోపాల సమయంలో ఫాల్ట్ బ్రాంచ్ ఫ్యూజ్ మాత్రమే కరిగిపోతుందని నిర్ధారిస్తుంది, ఇది మొత్తం పంపిణీ క్యాబినెట్ యొక్క పూర్తి-సిస్టమ్ పవర్ అంతరాయాన్ని నివారిస్తుంది.
- మీడియం మరియు పెద్ద పారిశ్రామిక విద్యుత్ సరఫరా వ్యవస్థల కోసం ట్రాన్స్ఫార్మర్ మరియు జనరేటర్ ప్రాథమిక రక్షణ సమన్వయ అవసరాలకు అనుకూలంగా ఉంటుంది.
5. యూనివర్సల్ ఇండస్ట్రియల్ అప్లికేషన్ మ్యాచింగ్ దృశ్యాలు
ప్రామాణికమైన 415V త్రీ-ఫేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్రపంచవ్యాప్తంగా దాదాపు అన్ని ఫ్యాక్టరీ, ఎనర్జీ మరియు హెవీ మెషినరీ పరిశ్రమలను కవర్ చేస్తుంది మరియు హై-కరెంట్ బోల్ట్-ఆన్ ఫ్యూజ్ ఈ సిస్టమ్లలోని ప్రతి కోర్ పవర్ ప్రొటెక్షన్ లింక్కు అనుగుణంగా ఉంటుంది. బహుళ-పరిశ్రమ ప్రాజెక్ట్ పోర్ట్ఫోలియోలను నిర్వహించే సేకరణ బృందాలు ఒకే కాంపోనెంట్ మోడల్ నుండి ప్రయోజనం పొందుతాయి, ఇవి బహుళ పరికరాల రక్షణ డిమాండ్లను సంతృప్తిపరుస్తాయి, విడిభాగాల జాబితా మరియు నిర్వహణ శిక్షణ ప్రమాణాలను వేర్వేరు ప్రాజెక్ట్ సైట్లలో ఏకీకృతం చేస్తాయి.
- పారిశ్రామిక విద్యుత్ పంపిణీ ప్యానెల్లు & ప్రధాన స్విచ్ గేర్: క్యాబినెట్ ఇన్కమింగ్ బస్బార్లకు ప్రాథమిక ఓవర్కరెంట్ రక్షణగా ఉపయోగించబడుతుంది, మొత్తం క్యాబినెట్ వైరింగ్ నిర్మాణాన్ని రక్షించడానికి షార్ట్-సర్క్యూట్ లోపాలను వేరు చేస్తుంది.
- మోటారు నియంత్రణ కేంద్రాలు: లాక్ చేయబడిన రోటర్ ఓవర్లోడ్ లేదా టెర్మినల్ షార్ట్-సర్క్యూట్ వల్ల వచ్చే వైండింగ్ బర్న్అవుట్ నుండి కన్వేయర్లు, క్రషర్లు, పంపులు మరియు ఫ్యాన్ల మూడు-దశల డ్రైవింగ్ మోటార్లను రక్షించండి.
- జనరేటర్ & ట్రాన్స్ఫార్మర్ సహాయక సర్క్యూట్లు: జనరేటర్ సెట్ల అవుట్పుట్ టెర్మినల్స్ మరియు డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ల తక్కువ-వోల్టేజ్ వైపులా అప్స్ట్రీమ్ పవర్ పరికరాలకు ఫాల్ట్ కరెంట్ వ్యాప్తి చెందకుండా నిరోధించడానికి ఇన్స్టాల్ చేయబడింది.
- భారీ-డ్యూటీ యంత్రాలు & నిర్మాణ సామగ్రి: పెద్ద క్రేన్ల యొక్క ప్రధాన పవర్ ఇన్పుట్ లూప్లు, మిక్సింగ్ పరికరాలు మరియు వేరియబుల్ హెవీ లోడ్ల కింద పనిచేసే మైనింగ్ రవాణా యంత్రాలకు వర్తించబడుతుంది.
- రసాయన & పర్యావరణ పరిరక్షణ ఎలక్ట్రికల్ స్విచ్ గేర్: సిరామిక్ ఇన్సులేషన్ నిర్మాణం రసాయన ప్లాంట్ కంట్రోల్ రూమ్లు మరియు మురుగునీటి శుద్ధి పరికరాల క్యాబినెట్ల లోపల తినివేయు వాయువు మరియు తేమ కోతను నిరోధిస్తుంది.
6. ఇన్స్టాలేషన్ మార్గదర్శకాలు & రోజువారీ నిర్వహణ నిర్వహణ నియమాలు
సరైన బోల్ట్-ఆన్ ఇన్స్టాలేషన్ మరియు రొటీన్ మెయింటెనెన్స్ నేరుగా ఫ్యూజ్ లింక్ల సర్వీస్ సైకిల్ను పొడిగిస్తుంది మరియు సరికాని అసెంబ్లింగ్ లేదా నిర్లక్ష్యం చేయబడిన తనిఖీ వల్ల కలిగే దాచిన భద్రతా ప్రమాదాలను నివారించండి. అన్ని ఆపరేషన్ నియమాలు IEC 60269 సహాయక ఆపరేషన్ స్పెసిఫికేషన్లను అనుసరిస్తాయి, సంక్లిష్టమైన వృత్తిపరమైన శిక్షణ లేకుండా అమలు చేయడానికి ఆన్-సైట్ ఎలక్ట్రికల్ మెయింటెనెన్స్ సిబ్బందికి అనుకూలంగా ఉంటుంది.
6.1 స్టాండర్డ్ బోల్ట్-ఆన్ ఇన్స్టాలేషన్ స్పెసిఫికేషన్లు
- కాంటాక్ట్ రెసిస్టెన్స్ని పెంచే ఆక్సైడ్ లేయర్లు మరియు దుమ్ము కణాలను తొలగించడానికి ఇన్స్టాలేషన్కు ముందు అన్ని బస్బార్ కాంటాక్ట్ ఉపరితలాలను శుభ్రం చేయండి.
- వేడెక్కుతున్న హాట్ స్పాట్లను సృష్టించే వదులుగా ఉండే టెర్మినల్లను నివారించడానికి కాలిబ్రేటెడ్ టార్క్ రెంచ్లతో మౌంటు బోల్ట్లను బిగించండి.
- క్యాబినెట్ వైరింగ్ ద్వారా నిరోధించకుండా సహజ వాయు ప్రసరణ వేడి వెదజల్లడానికి ప్రతి ఫ్యూజ్ లింక్ చుట్టూ నిలువు మరియు క్షితిజ సమాంతర సంస్థాపన స్థలాన్ని ఉంచండి.
- పాయింట్ కాంటాక్ట్ మరియు స్థానిక వేడెక్కడం ప్రమాదాలను నివారించడానికి వెండి పూతతో కూడిన టెర్మినల్ ఉపరితలాలను పూర్తిగా రాగి బస్బార్ ప్లేన్లతో సమలేఖనం చేయండి.
6.2 సాధారణ తనిఖీ & నిర్వహణ ప్రమాణాలు
త్రైమాసిక విద్యుత్ క్యాబినెట్ తనిఖీల సమయంలో, నిర్వహణ సిబ్బంది ఫ్యూజ్ టెర్మినల్స్ (అసాధారణ ఉష్ణోగ్రత పెరుగుదలకు సంకేతం) వద్ద రంగు మారడాన్ని దృశ్యమానంగా తనిఖీ చేయాలి. షెల్ రంగు మారడం, టెర్మినల్ ఆక్సీకరణం లేదా మైనర్ డిఫార్మేషన్ను చూపించే ఏదైనా ఫ్యూజ్ లింక్ను తప్పుగా కరిగించకుండా కూడా వెంటనే భర్తీ చేయాలి. షార్ట్-సర్క్యూట్ ఫాల్ట్ అంతరాయం తర్వాత, అంతర్గత మెల్ట్ మరియు ఆర్క్-క్వెన్చింగ్ ఫిల్లర్ యాక్టివేట్ అయిన తర్వాత అసలు రక్షణ పనితీరును కోల్పోతుంది కాబట్టి, మొత్తం ఫ్యూజ్ లింక్కు పాక్షిక మరమ్మతులకు బదులుగా పూర్తి రీప్లేస్మెంట్ అవసరం.
ఇన్స్టాలేషన్కు ముందు వెండి పూతతో కూడిన టెర్మినల్ ఆక్సీకరణను నిరోధించడానికి నిల్వ నిర్వహణకు పొడి, ధూళి-రహిత గిడ్డంగి పరిసరాలలో విడి ఫ్యూజ్ లింక్లను ఉంచడం అవసరం. ఉపరితల స్క్రాచ్ లేదా సిరామిక్ షెల్ క్రాక్ లోపాలతో ఉత్పత్తులను ఫిల్టర్ చేయడానికి నిర్మాణ సైట్లకు డెలివరీ చేయడానికి ముందు దీర్ఘకాలిక స్టాక్ భాగాలు విజువల్ ప్రదర్శన తనిఖీని పూర్తి చేయాలి.
7. ఎలక్ట్రికల్ ప్రొక్యూర్మెంట్ & ఇంజనీరింగ్ కోసం తరచుగా అడిగే సాంకేతిక ప్రశ్నలు
Q1: ఈ ఫ్యూజ్ సిరీస్ను ప్రామాణిక 415V పంపిణీ నెట్వర్క్లతో పాటు 500V AC సర్క్యూట్లలో ఉపయోగించవచ్చా?
A1: అవును. ఉత్పత్తి యొక్క రేటెడ్ వోల్టేజ్ ఎగువ పరిమితి 500V ACకి చేరుకుంటుంది, కాబట్టి ఇది 415V నుండి 500V పారిశ్రామిక త్రీ-ఫేజ్ సర్క్యూట్లలో స్థిరంగా పని చేస్తుంది. మోడల్ ఎంపికకు ముందు వినియోగదారులు వాస్తవ సిస్టమ్ గరిష్ట ఆపరేటింగ్ వోల్టేజ్ 500V మించకూడదని మాత్రమే నిర్ధారించాలి.
Q2: పారిశ్రామిక సర్క్యూట్ ఎంపిక కోసం gG మరియు gL రక్షణ లక్షణాల మధ్య ఏ తేడా ఉంది?
A2: gL ట్రాన్స్ఫార్మర్లు మరియు డిస్ట్రిబ్యూషన్ లైన్ల కోసం దీర్ఘకాలిక ఓవర్లోడ్ రక్షణపై ఎక్కువ దృష్టి పెడుతుంది, అయితే gG మోటార్ మరియు నియంత్రణ పరికరాల కోసం తక్షణ షార్ట్-సర్క్యూట్ బ్రేకింగ్ పనితీరును బలపరుస్తుంది. ఈ శ్రేణి వేర్వేరు భాగాల సేకరణ లేకుండా రెండు సర్క్యూట్ రకాలకు ఏకీకృత అప్లికేషన్కు మద్దతు ఇవ్వడానికి ద్వంద్వ లక్షణ పనితీరును అనుసంధానిస్తుంది.
Q3: ప్రత్యేక క్యాబినెట్ ఇన్స్టాలేషన్ డిమాండ్ల కోసం కస్టమ్ డైమెన్షనల్ ప్రింటింగ్ మరియు పరిమాణ సర్దుబాటు మద్దతు ఉందా?
A3: తయారీదారు ODM మరియు OEM కస్టమైజేషన్ సేవలను అందిస్తుంది, ఇందులో కస్టమర్ స్విచ్ గేర్ క్యాబినెట్ అంతర్గత లేఅవుట్ అవసరాలకు అనుగుణంగా సర్దుబాటు చేయబడిన మొత్తం పొడవు, ఉపరితల బ్రాండ్ ప్రింటింగ్ మరియు టెర్మినల్ సైజు సవరణలు ఉంటాయి.
Q4: ఓవర్లోడ్ ఆపరేషన్ తర్వాత ఫ్యూజ్ లింక్కి రీప్లేస్మెంట్ అవసరమా అని ఎలా నిర్ధారించాలి?
A4: పసుపు లేదా నలుపు రంగు పాలిపోవడానికి సిరామిక్ షెల్ ఉపరితలాన్ని గమనించండి, ఆక్సీకరణ మరియు నల్లబడటం కోసం టెర్మినల్ సిల్వర్ ప్లేటింగ్ను తనిఖీ చేయండి. ఏదైనా అసాధారణ ఉపరితల పరిస్థితి అంతర్గత ఉష్ణ వృద్ధాప్యాన్ని సూచిస్తుంది, సంభావ్య ఓవర్కరెంట్ రక్షణ వైఫల్య ప్రమాదాలను తొలగించడానికి పూర్తి భర్తీ అవసరం.
Q5: మొత్తం మోసే కరెంట్ని విస్తరించడానికి ఈ సిరీస్లోని బహుళ ఫ్యూజ్లను సమాంతరంగా ఉపయోగించవచ్చా?
A5: సమాంతర కనెక్షన్ సిఫార్సు చేయబడదు. వ్యక్తిగత ఫ్యూజ్ లింక్ల మధ్య స్వల్ప పారామితి విచలనం అసమాన కరెంట్ పంపిణీకి దారి తీస్తుంది, దీని వలన ఒక సింగిల్ ఫ్యూజ్ అధిక లోడ్ను భరించి, ముందుగానే కరిగిపోతుంది. సమాంతర లేఅవుట్కు బదులుగా అధిక సింగిల్ కరెంట్ గ్రేడ్ స్పెసిఫికేషన్లను ఎంచుకోండి.
నుండి పూర్తి సాంకేతిక డేటాషీట్లను మరియు అనుకూలీకరించిన తక్కువ-వోల్టేజ్ రక్షణ సర్క్యూట్ మ్యాచింగ్ ప్లాన్లను యాక్సెస్ చేయండిజెజియాంగ్ జెంఘావో ఫ్యూజ్ కో., లిమిటెడ్..
